VR Glove

PRODUCT DESIGN

VR 글러브 제품디자인은 사용자의 손가락 움직임과 손동작을 자연스럽게 인식할 수 있도록 센서 모듈의 배치와 착용 편의성을 중심으로 진행했습니다. 손등의 메인 모듈과 손가락별 감지 모듈을 유기적으로 연결하고, 손의 움직임을 방해하지 않는 유연한 구조를 적용하여 가상현실 환경에서 직관적으로 사용할 수 있는 웨어러블 인터페이스로 완성했습니다.

정확한 동작 인식과 자유로운 손 움직임의 균형

VR 글러브는 손가락의 굽힘과 펼침, 손의 움직임을 감지하면서도 사용자의 자연스러운 동작을 방해하지 않아야 합니다. 손가락마다 배치되는 모듈과 연결 케이블이 복잡하게 보이거나 움직임에 간섭하지 않도록 각 부품의 크기와 위치를 세밀하게 조정하는 것이 중요했습니다.

또한 다양한 손 크기에 안정적으로 착용할 수 있어야 하며, 반복적인 움직임에도 제품이 손에서 쉽게 벗어나거나 위치가 틀어지지 않는 고정 구조가 필요했습니다. 기능적인 부품이 외부에 드러나는 제품 특성을 고려하여 기술적인 구조를 정돈된 디자인 요소로 표현하는 것도 주요 과제였습니다.

분산형 센서 모듈과 유연한 연결 구조로 완성

손등에는 주요 부품을 수용하는 메인 모듈을 배치하고, 각 손가락에는 움직임을 감지하기 위한 소형 모듈을 분산하여 구성했습니다. 손가락 관절의 위치와 움직이는 방향을 고려해 모듈의 크기와 간격을 조정하고, 부드러운 연결 케이블을 통해 손을 굽히거나 펼칠 때 발생하는 간섭을 줄였습니다.

손등과 손가락을 감싸는 베이스에는 통기성과 유연성을 고려한 패브릭 소재를 적용했습니다. 손가락별 스트랩과 손등 고정 밴드는 사용자의 손 크기에 맞춰 안정적으로 착용할 수 있도록 구성했으며, 전자 부품과 피부가 직접 닿는 부분을 구분하여 착용 부담을 줄였습니다.

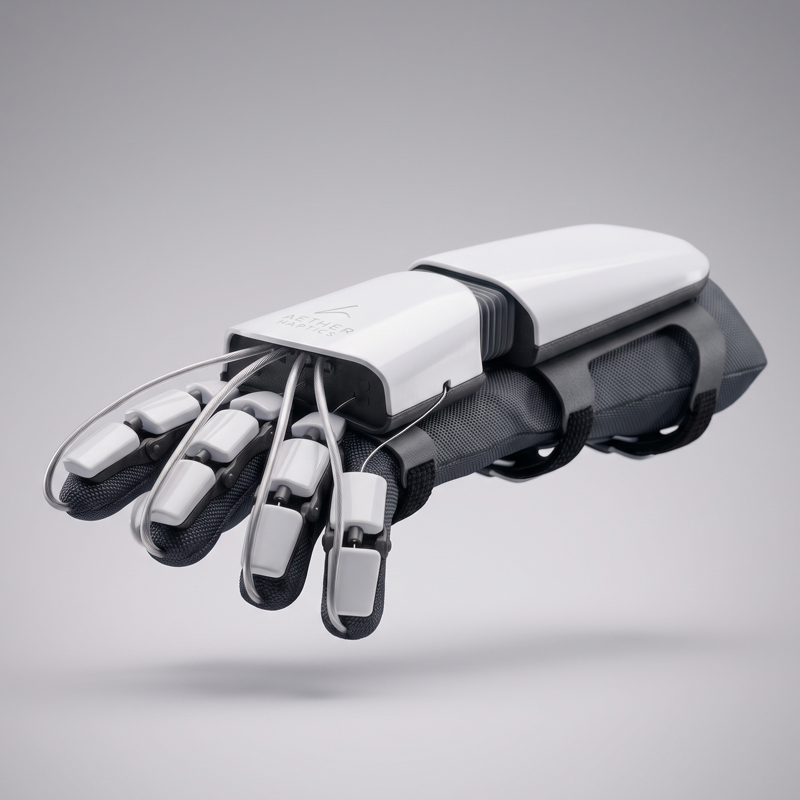

메인 하우징은 부드러운 곡면과 화이트 컬러로 정리하여 첨단 웨어러블 기기의 이미지를 표현하고, 블랙 패브릭과 대비시켜 각 기능 모듈의 위치와 구조가 명확하게 드러나도록 디자인했습니다.

• 손등에 주요 부품을 집중한 메인 모듈 구성
• 손가락의 움직임을 고려한 분산형 감지 모듈
• 관절 움직임을 방해하지 않는 유연한 케이블 연결
• 피부 접촉 면적과 착용 부담을 줄인 패브릭 베이스
• 기술적인 구조를 정돈된 형태로 표현한 웨어러블 디자인

사용 동작 분석에서 착용 구조와 최종 디자인까지

VR 콘텐츠에서 사용되는 손 펼치기, 주먹 쥐기, 물체 잡기 및 손가락별 움직임을 분석하고 각 동작에서 필요한 모듈의 위치와 이동 범위를 정리했습니다. 이후 손등과 손가락의 굴곡, 관절 위치 및 피부 접촉 부위를 고려하여 제품의 기본 구조를 설계했습니다.

3D 모델링을 통해 손등 메인 모듈과 손가락 모듈의 크기, 곡면, 간격 및 케이블 이동 경로를 검토했습니다. 최종 단계에서는 화이트 하우징과 블랙 패브릭의 소재 대비, 각 모듈의 조립 관계와 실제 착용 상태를 렌더링으로 확인하여 VR 글러브 제품디자인을 완성했습니다.

1. Concept Development

초기 아이디어 단계에서는 손가락 관절의 움직임과 모듈의 위치, 손등 하우징의 크기 및 케이블 연결 방식을 중심으로 다양한 구조를 검토했습니다. 손을 편 상태와 주먹을 쥔 상태를 비교하며 각 모듈의 이동 범위와 케이블 길이, 손가락 사이의 간섭 가능성을 확인했습니다.

사시도와 정면·측면 스케치를 통해 손등 메인 모듈의 비례와 손목 방향의 무게 분산을 검토하고, 손가락별 센서 하우징이 하나의 디자인 언어로 연결되도록 곡면과 모서리 형태를 정리했습니다.

외관 분해도에서는 메인 커버와 내부 부품, 패브릭 베이스, 손가락 모듈 및 연결 케이블의 결합 관계를 검토하여 조립과 유지관리가 가능한 구조로 구체화했습니다.
