Valve controler

PRODUCT DESIGN

밸브 컨트롤러 제품디자인은 여러 밸브의 작동 상태를 한눈에 확인하고 안정적으로 관리할 수 있도록 상태 표시부와 조작부의 명확한 구성을 중심으로 진행했습니다. 간결한 수평형 본체와 정돈된 인터페이스를 적용하여 전문적인 제어기기의 이미지를 유지하면서도 다양한 설치 환경에 자연스럽게 어울리도록 디자인했습니다.

복잡한 제어 정보를 간결하게 전달하는 밸브 컨트롤러

밸브 컨트롤러는 연결된 밸브의 작동 상태와 이상 유무를 사용자가 빠르게 파악할 수 있어야 합니다. 여러 제어 채널의 정보를 제한된 면적 안에 배치하면서도 각각의 표시가 명확하게 구분되어야 하며, 반복적인 확인과 조작 과정에서 혼란이 발생하지 않도록 직관적인 인터페이스가 필요했습니다.

또한 제어반이나 설비 주변에 설치되는 제품 특성을 고려하여 안정감 있는 외관과 충분한 내구성을 갖춘 구조가 요구되었습니다. 기능 중심의 산업용 기기 이미지를 유지하면서도 지나치게 복잡하거나 무거워 보이지 않는 제품디자인이 필요했습니다.

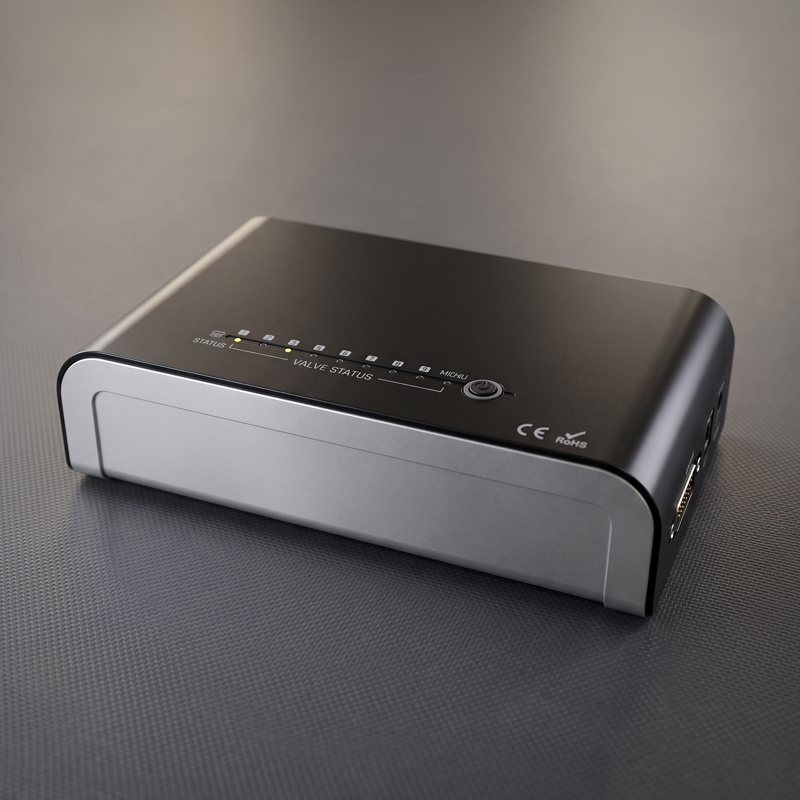

수평형 상태 표시부와 명확한 전원 버튼으로 구성

상단 전면부에 각 제어 채널의 상태 표시 영역을 수평으로 배치하여 사용자가 시선의 이동만으로 전체 작동 상태를 확인할 수 있도록 했습니다. 표시등 사이에는 충분한 간격을 확보하여 각 채널을 명확하게 구분하고, 전원 버튼은 형태와 색상으로 강조하여 주요 조작부를 쉽게 인식할 수 있도록 구성했습니다.

외관은 블랙 상부 커버와 화이트 전면 패널을 조합한 투톤 디자인으로 완성했습니다. 상부의 유광 블랙 면은 상태 표시부와 인터페이스를 하나의 영역으로 정돈하며, 밝은 전면 패널은 제품의 시각적인 무게감을 줄여 설치 공간에 자연스럽게 어울리도록 합니다.

본체 양측에는 부드러운 곡면을 적용하여 산업용 제어기기의 단단한 이미지를 완화하고, 전면 패널이 본체 안쪽으로 안정적으로 결합된 인상을 전달하도록 디자인했습니다.

• 여러 제어 채널을 한눈에 확인할 수 있는 수평형 표시 영역
• 채널별 상태를 명확하게 구분하는 표시등 배열
• 주요 기능을 빠르게 인식할 수 있는 전원 버튼
• 인터페이스 영역을 정돈하는 유광 블랙 상부 커버
• 시각적인 무게감을 줄이는 화이트 전면 패널
• 안정감과 내구성을 고려한 낮고 넓은 제품 비례
• 설치 환경과 조화를 이루는 간결한 투톤 디자인

사용 환경 분석에서 인터페이스와 최종 외관 설계까지

밸브 컨트롤러의 설치 환경과 사용자의 확인 동선을 분석하고, 각 제어 채널의 상태를 효과적으로 전달할 수 있는 표시 영역을 구성했습니다. 이후 표시등의 간격과 전원 버튼의 위치, 본체의 크기와 비례를 검토하여 조작부와 표시부가 명확하게 구분되도록 디자인했습니다.

3D 모델링 과정에서는 상부 커버와 전면 패널의 결합 구조, 모서리 곡률 및 외관 단차를 세부적으로 조정했습니다. 렌더링을 통해 유광과 무광 소재의 대비, 표시등의 밝기와 시인성, 전체 제품의 안정적인 비례를 검토하여 밸브 컨트롤러 제품디자인을 완성했습니다.

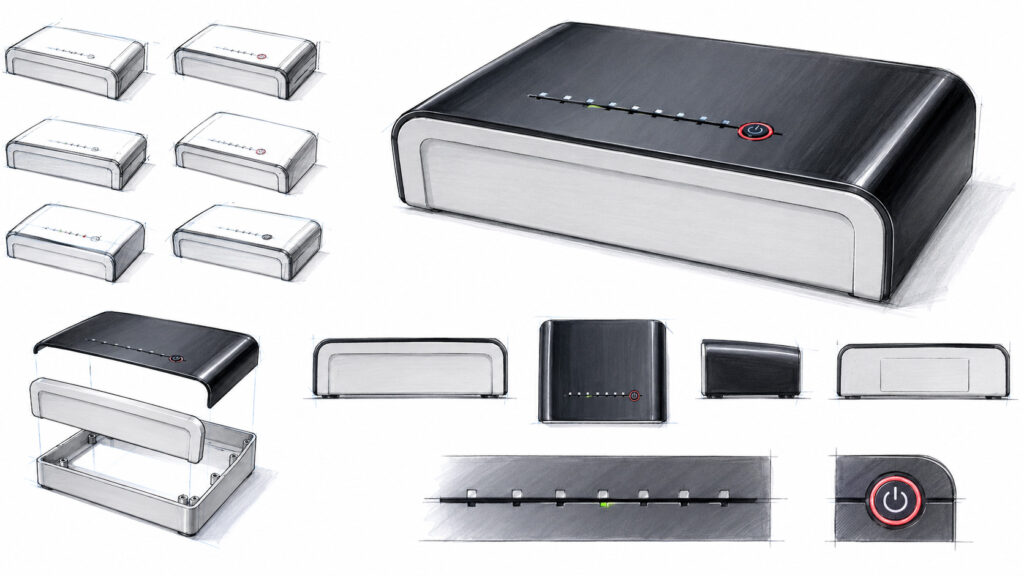

1. Concept Development

초기 아이디어 단계에서는 표시등의 배열 방식과 전원 버튼의 위치, 상부 커버와 전면 패널의 분할 구조를 중심으로 다양한 디자인을 검토했습니다. 정면과 평면, 사시도 스케치를 통해 사용자가 제품을 바라보는 각도에서 상태 표시부가 가려지지 않는지 확인하고, 설치 공간을 고려해 본체의 폭과 높이, 곡면의 정도를 조정했습니다.

상태 표시부가 제품의 중심적인 디자인 요소로 자연스럽게 인식되도록 수평적인 조형 흐름을 적용하고, 블랙과 화이트 소재의 분할 위치를 다듬어 최종 디자인 방향을 선정했습니다.
