Ultrasonic flow meter

PRODUCT DESIGN

초음파 유량계 제품디자인은 사용자가 측정 정보와 기기의 상태를 명확하게 확인하고, 현장에서 필요한 설정을 편리하게 조작할 수 있도록 시인성과 사용성을 중심으로 진행했습니다. LCD 표시부와 방향키를 기능별로 정돈하고 견고한 외관과 안정적인 제품 비례를 적용하여 전문적인 산업용 계측기 이미지를 완성했습니다.

다양한 측정 정보와 설정 기능을 명확하게 전달

초음파 유량계는 측정값과 설정 항목, 장비의 작동 상태를 사용자가 빠르게 확인할 수 있어야 합니다. 제한된 전면 면적 안에서 화면과 조작 버튼을 명확하게 구분하고, 반복되는 설정 과정에서도 사용자가 버튼의 기능과 조작 방향을 혼동하지 않도록 인터페이스를 구성해야 했습니다.

산업 현장에 설치되는 제품 특성상 외부 환경에서 안정적으로 사용할 수 있는 견고한 인상도 중요했습니다. 체결부와 케이블 연결부를 제품 구조 안에 자연스럽게 반영하면서도 지나치게 복잡하거나 무거워 보이지 않는 외관 디자인이 필요했습니다.

LCD 표시부와 집중형 조작부로 완성한 직관적인 인터페이스

주요 측정 정보와 설정 항목을 쉽게 확인할 수 있도록 LCD 표시부를 전면 상단에 배치했습니다. 화면 아래에는 상하좌우 방향키와 중앙 확인 버튼을 하나의 조작 영역으로 구성하여 메뉴 이동과 항목 선택이 자연스럽게 이어지도록 했습니다.

ESC 버튼은 방향키 영역에서 분리하여 이전 단계로 이동하거나 설정을 취소하는 기능을 명확하게 구분했습니다. 버튼의 크기와 간격, 돌출 정도를 조정하여 장비를 반복적으로 조작하는 환경에서도 각 기능을 쉽게 인식할 수 있도록 디자인했습니다.

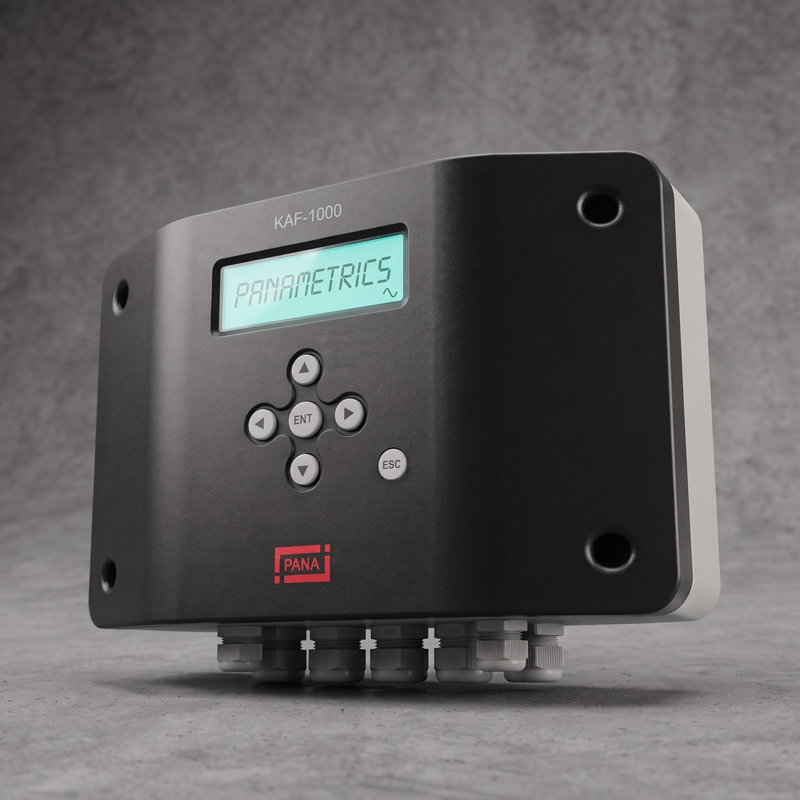

외관은 다크 그레이 전면 커버와 밝은 색상의 후면 하우징을 조합하여 기능 영역과 구조 영역을 시각적으로 구분했습니다. 모서리에는 부드러운 라운드를 적용하고 네 곳의 체결부를 안정적으로 배치하여 산업용 계측기기의 견고함과 정돈된 이미지를 함께 표현했습니다.

하단 케이블 연결부는 일정한 간격으로 정리하여 배선 방향이 자연스럽게 이어지도록 하고, 제품을 설치하거나 점검할 때 각 연결부에 쉽게 접근할 수 있도록 구성했습니다.

• 측정 정보와 설정 상태를 확인하기 쉬운 LCD 표시부
• 메뉴 이동과 항목 선택에 적합한 상하좌우 방향키
• 주요 기능과 취소 기능을 구분한 버튼 구성
• 반복적인 현장 조작을 고려한 버튼 크기와 간격
• 견고한 인상을 전달하는 네 모서리 체결 구조
• 배선과 연결 상태를 정돈하는 하단 케이블 글랜드
• 기능 영역을 강조하는 다크 그레이 전면 커버
• 산업 환경에 어울리는 안정적인 제품 비례와 곡면

사용 환경 분석에서 인터페이스와 최종 외관 설계까지

초음파 유량계의 설치 환경과 사용 과정을 분석하고 측정값 확인, 메뉴 이동, 설정 및 취소로 이어지는 조작 흐름을 정리했습니다. 이를 바탕으로 LCD 표시부와 방향키, 확인 및 취소 버튼의 위치와 크기를 구체화했습니다.

이후 3D 모델링을 통해 전면 커버와 후면 하우징의 결합 방식, 모서리 곡률, 체결부와 하단 케이블 연결부의 배치를 검토했습니다. 렌더링 과정에서는 재질과 색상의 대비, 화면 시인성, 버튼의 입체감 및 전체 제품의 안정적인 비례를 확인하여 초음파 유량계 제품디자인을 완성했습니다.

1. Concept Development

최종 디자인을 기반으로 제품의 전체 비례, 그립 형태, 조작부와 두 개의 노즐 구조를 시각화한 콘셉트 스케치입니다.
